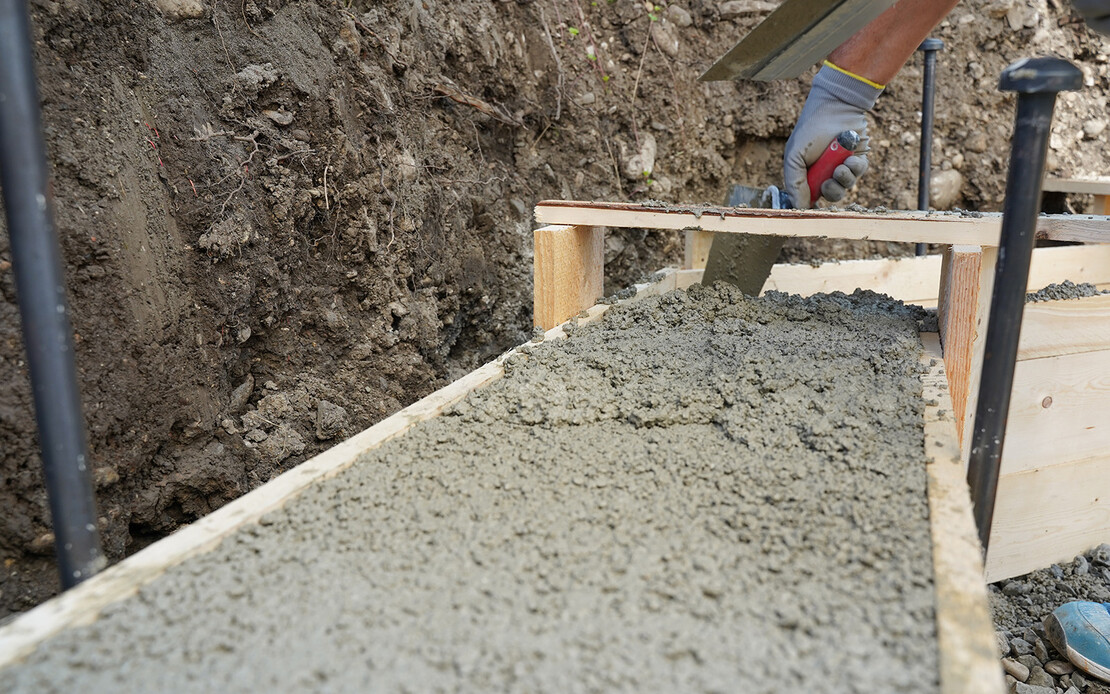

Für das Streifenfundament ist die Oberfläche des frischen Betons in der Schalung eben abgezogen.

Bétonner une semelle filante sans armature

Une semelle filante est la base de nombreux projets de construction dans le jardin et à l'extérieur. Que tu veuilles construire un abri de jardin, une pompe à chaleur, un garage, une serre ou un mur de jardin, une fondation solide garantit la stabilité et la durabilité. Dans ce guide, nous te montrons les principales étapes pour bétonner une fondation en bandes.
Difficulté
Moyen
Durée de traitement
env. 30 - 60 minutes par mètre cube

Ta liste de contrôle

Plus d'infos ? Il suffit de cliquer sur le nom de l'outil ou du produit.
Outils
  • Niveau à bulle long
    • Mesurer avec précision

      Un niveau à bulle est un instrument de mesure de précision. Si vous faites tout pour que la surface soit de niveau ou qu'elle soit vraiment à 90°, votre niveau à bulle doit pouvoir le mesurer avec précision.

      C'est pourquoi, même si le niveau à bulle est tombé 200 fois sur le chantier, il doit toujours être précis.

    • Profils usinés avec précision, même pour les grandes longueurs

      Outre la fiole, le corps du niveau à bulle est très important. Même pour les niveaux à bulle plus longs, entre 150 et 200 cm, celui-ci doit être travaillé au millimètre près et doit résister sans se déformer aux rudes manipulations sur les chantiers.

      Nous trouvons pratiques sur ce modèle les tampons en caoutchouc rouge aux deux extrémités, qui peuvent amortir une chute.

    • Utilisation pratique des barres d'appui

      Un modèle avec des poignées de maintien est également très pratique pour les grandes longueurs de niveau à bulle.

      Associé au cadre très robuste, le travail est très agréable et certainement pas de courte durée.

  • Schaufel
    • Die klassische Holsteiner Schaufel

      Die Holsteiner Schaufel ist ein bewährter Klassiker. Mit ihrem robusten Schaufelblatt aus Stahl und der geraden Vorderkante ist sie vielseitig einsetzbar. Der Holzstiel, oft aus langlebigem Eschenholz gefertigt, liegt gut in der Hand und sorgt für ein angenehmes Arbeitsgefühl.

      Besonders wichtig ist die stabile Verbindung zwischen Schaufelblatt und Stiel: Bei dieser Holsteiner Schaufel sind die beiden Teile festgenagelt, was für Sicherheit sorgt.

    • Die Flachschaufel von for_q: Leicht und innovativ

      Die Flachschaufel aus der for_q profi_Line ist eine moderne Alternative, die vor allem durch ihre robuste Materialwahl überzeugt. Ihr Schaufelblatt besteht aus gehärtetem Carbonstahl, der nicht nur langlebig, sondern auch extrem stabil ist. Ein besonderes Merkmal ist die angewinkelte Trittkante, die für mehr Komfort und Sicherheit beim Arbeiten sorgt.

      Der teilgummierte Stiel aus Fieberglas bietet einen sicheren Griff, selbst bei feuchten Händen, und ist im Vergleich zu Holzstielen deutlich bruchfester. Gleichzeitig macht das Material die Schaufel leichter, was ermüdungsfreies Arbeiten erleichtert. Diese Schaufel ist zudem als Frankfurter Modell mit angespitztem Schaufelblatt erhältlich, ideal für grabende Arbeiten.

  • Laser rotatif
    • Warum einen Zwangsmischer verwenden?

      Ein Zwangsmischer ist ein effizienter Mischbehälter, der in der Regel mit einem mehrarmigen Mischwendel ausgestattet ist. Er ermöglicht es dir, große Mengen an Mörtel, Beton oder ähnlichen Materialien in einem Arbeitsgang homogen und gründlich zu vermischen.

      Im Unterschied zu einem Freifallmischer bleibt der Behälter eines Zwangsmischers unbeweglich. Das Mischgut wird von oben eingefüllt und über eine Klappe im unteren Bereich dosiert ausgegeben. So kannst du das fertig angemischte Material direkt in eine Schubkarre oder andere Behälter entleeren.

    • PFT MULTIMIX 140

      Der MULTIMIX 140 ist ein Chargenmischer, der mit 230V Lichtstrom betrieben werden kann. Mit einem Fassungsvermögen von 140 Litern eignet er sich perfekt für kleinere bis mittlere Mischaufgaben. Aus der Praxis wissen wir, dass du damit zwischen 20 und 35 Litern Frischmörtel anmischen kannst, je nach Konsistenz und Gewicht des Mischguts.

      Die Mischarme lassen sich werkzeuglos abnehmen, was die Reinigung des Geräts erheblich erleichtert. Zudem ist der MULTIMIX 140 kompakt genug, um ihn in vielen Kombi-PKWs zu transportieren – ein echter Vorteil für flexible Einsätze.

    • PFT MULTIMIX 140 plus - für den dauerhaften Einsatz

      Der MULTIMIX 140 Plus ist ein echtes Profigerät und ideal für anspruchsvolle Baustellen. Besonders wartungsfreundlich: Alle Bauteile des Mischwendels lassen sich einzeln abschrauben. Dadurch kannst du Verschleißteile problemlos austauschen und die Lebensdauer des Geräts erheblich verlängern.

      Der MULTIMIX 140 Plus wird mit 400V Starkstrom betrieben und kann bis zu 80 Liter Frischmörtel in einem Arbeitsgang anmischen. Damit ist er die perfekte Wahl für größere Projekte und professionelle Anwendungen.

    • Leistungsstark und kombinierbar

      Ein herausragendes Merkmal ist die Höhenverstellung des Mischers. Diese Funktion ermöglicht es dir, den Mischer so anzupassen, dass du eine Schubkarre oder sogar eine Förderpumpe wie die PFT ZP3 oder PFT SWING direkt unter die Auslassklappe stellen kannst. Das spart Zeit und erleichtert die Arbeit erheblich.

  • Truelle de maçon
    • Mise en œuvre de mortiers, d'enduits et de mastics

      Une truelle de maçon permet de mélanger le mortier, les enduits et les enduits de lissage en petites quantités et de poser le mortier frais sur la truelle. Pour les grandes quantités, un malaxeur électrique est nettement plus adapté.

      Nous recommandons également l'utilisation de truelles inoxydables. Il est pratique de disposer d'une poignée bi-composant et d'une butée pour les doigts pour une manipulation agréable.

      En général, on utilise une truelle de 160 mm. Il existe toutefois des truelles plus petites, mais aussi plus grandes, pour les bricoleurs qui ont plus ou moins de force.

  • Rüttelflasche / Innenrüttler
    • Was ist eine Rüttelflasche und wie funktioniert sie?

      Eine Rüttelflasche besteht aus einem metallischen Zylinder, der an der Spitze einer flexiblen Welle angebracht ist. Dieser Zylinder wird durch eine Unwucht in starke Schwingungen versetzt, die entweder von einem Elektro- oder Verbrennermotor erzeugt werden.

      Beim Einstecken der Flasche in den frischen Beton werden durch die Schwingungen Lufteinschlüsse an die Oberfläche befordert und der Beton wird gleichzeitig verdichtet. Das Ergebnis: Eine gleichmäßig verteilte Masse und häufig eine besonders glatte Oberfläche nach dem Ausschalen.

    • Makita Rüttelflasche DVZ 450

      Die Makita Rüttelflasche DVZ 450 ist ein akkubetriebener Innenrüttler, der sich ideal für kleinere und mittlere Betonbauteile eignet. Mit einer Schaftlänge von 120 cm und einer robusten Rüttelflasche ermöglicht sie eine effiziente Verdichtung von Beton.

      Die DVZ 450 verwendet die bewährten 18V Akkus von Makita, die sich leicht wechseln lassen und eine hohe Flexibilität. Mit 13.000 Schwingungen pro Minute wird der Beton in einem Umkreis von etwa 25 cm um den Schaft verdichtet.

    • Durchdachte Lösungen für robuste Einsätze

      Der Akku ist durch eine spezielle Schutzhaube vor Staub und Schmutz geschützt – ideal für den Einsatz in anspruchsvollen Umgebungen.

      Dank des Tiefenentladeschutzes schaltet sich das Gerät automatisch ab, sobald der Akku fast leer ist. Das schont die Akkulebensdauer und sorgt für einen sicheren Betrieb.

  • Brouette
    • Transport du mortier et autres

      Pour transporter du mortier fraîchement mélangé sur de longues distances, une brouette est dans certains cas nettement plus adaptée que de porter le matériau frais dans un seau à mortier surdimensionné.

      L'utilisation de la brouette est particulièrement recommandée lorsque de grandes quantités sont mises en œuvre, par exemple lors de travaux de chape ou de jardinage.

    • Die Eurocar: für Beton- und Estricharbeiten

      Die Capito Eurocar punktet mit einer schmalen Wanne, die sich hervorragend für den Einsatz bei Beton- und Estricharbeiten eignet.

      Der integrierte Kippbügel vor dem Rad ermöglicht ein punktgenaues und sicheres Abschütten der Ladung – besonders bei eher plastisch oder flüssiger angemischten Mörteln ist dies ein Vorteil.

      Dank ihrer kompakten Geometrie lässt sich die Eurocar besonders gut in engen Räumen und beim Innenausbau einsetzen. Wenn Du also ein flexibles und vielseitiges Modell suchst, ist die Capito Eurocar eine ausgezeichnete Wahl.

    • Die Export: Robuste Lösung für schwere Lasten

      Wenn es um das Bewegen schwerer Lasten geht, ist die Capito Export eine sinnvolle Überlegung. Mit ihrer breiteren Mulde und der längeren Geometrie bietet sie die ideale Konstruktion für anspruchsvolle Arbeiten, insbesondere im Garten- und Landschaftsbau (GalaBau). Der lange Hebel erleichtert das Handling von großen Mengen und schweren Materialien.

      Zusätzlich sorgt die robuste Bodenschale in Kombination mit dem Kreuzrahmen für eine hohe Verwindungssteifigkeit und Langlebigkeit. Kurz gesagt: Die Capito Export ist nahezu unverwüstlich und eine verlässliche Hilfe auf jeder Baustelle.

  • Spatule de surface
    • Enduit de lissage ou de mortier des poissons sans arêtes vives

      Une spatule de surface a une largeur de 40 à 60 cm, selon le modèle. Elle permet d'égaliser l'enduit ou le lissage fraîchement appliqué. Elle convient aussi bien pour les petites surfaces tortueuses que pour les grandes surfaces.

      Toutefois, pour les grandes surfaces contiguës, nous vous recommandons également d'utiliser la truelle, qui, avec une longueur comprise entre 100 et 180 cm, est plus rapide à mettre en œuvre et permet d'obtenir des surfaces plus régulières.

      Veillez à ce qu'elle soit en acier inoxydable et qu'elle soit munie d'une poignée souple pour un bon guidage dans la main.

    • ExpertGrip

      Der ExpertGrip von Storch wurde entwickelt, um dir das Arbeiten so angenehm und effizient wie möglich zu machen. Hier sind die wichtigsten Eigenschaften auf einen Blick:

      Ergonomischer Griff: Der angewinkelte Griff des ExpertGrip sorgt für eine bequeme Handhabung und reduziert die Belastung während der Arbeit. So kannst du auch bei längeren Einsätzen ermüdungsfrei arbeiten.

      Abgerundete Kanten: Die abgerundeten Kanten des Spachtelblatts verhindern unschöne Grate und erleichtern ein sauberes, gleichmäßiges Glätten.

  • Seau gradué + AQix
    • Mesurer l'eau de gâchage

      Pour obtenir des mortiers, des enduits ou des lissages parfaits, tu dois souvent mélanger les produits à l'eau au préalable. La précision est ici très importante. Trop ou trop peu d'eau nuit à la mise en œuvre du produit ou peut même entraîner des dommages ultérieurs.

      Un seau gradué de 0,5 litre en 0,5 litre est donc une aide utile et judicieuse.

    • Vite, plus vite, le plus vite possible

      Si tu dois mélanger de grandes quantités de sacs ou de produits avec de l'eau, un dosage automatique facilite considérablement le travail. Tu raccordes le Collomix AQix au robinet à l'aide d'un tuyau d'arrosage.

      Que ce soit manuellement ou en utilisant les 2 touches de mémorisation, l'appareil permet un dosage précis, simple et sûr.

Produits

Remarques importantes

Quand as-tu besoin d'une armature supplémentaire ?
C'est un ingénieur en structure qui détermine dans un calcul statique si une armature (renforcement de l'acier) est nécessaire et dans quelle mesure. Une armature est souvent nécessaire pour les projets de construction soumis à des charges plus importantes, comme par exemple un garage ou un mur de jardin très lourd. De nombreux fournisseurs d'abris de jardin, de murs ou d'autres kits de construction mettent à disposition des modèles de calcul ou des recommandations. Le mieux est de demander à ton fournisseur quelles sont les exigences auxquelles tes fondations doivent répondre.

Attention : le support doit être correctement préparé.

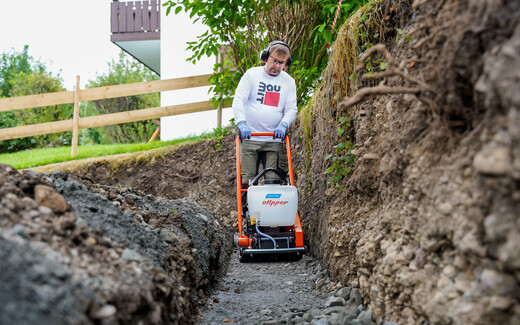

Un sous-sol bien préparé est essentiel pour que les fondations restent stables à long terme. Dans notre exemple, la fouille a été creusée dans les règles de l'art et recouverte d'une couche antigel. Cette couche empêche l'humidité de geler et donc de soulever les fondations.

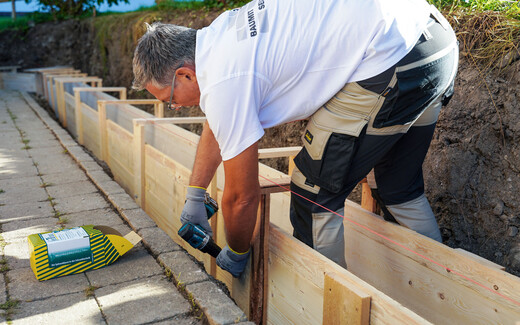

Après le compactage de la couche antigel, le coffrage a été construit et aligné avec précision. Le coffrage sert à donner au béton la forme souhaitée. Tu trouveras d'autres instructions sur des thèmes tels que "Préparer la fouille et la couche antigel" ou "Construire et mettre en place le coffrage" à la fin de ces instructions ou sous : Horticulture - Instructions - Excavation, protection antigel, fondations.

En raison de la diversité des conditions de chantier, les étapes de travail que nous présentons ne peuvent pas tenir compte de tous les cas particuliers. Elles montrent l'état actuel de nos expériences au moment de la réalisation des images et sont donc sans engagement. Respecte dans tous les cas les consignes du fabricant des outils et machines utilisés. Observe en outre les documents techniques actuels relatifs aux produits montrés, comme par exemple la fiche technique du produit ou les informations techniques complémentaires.



Instructions de traitement

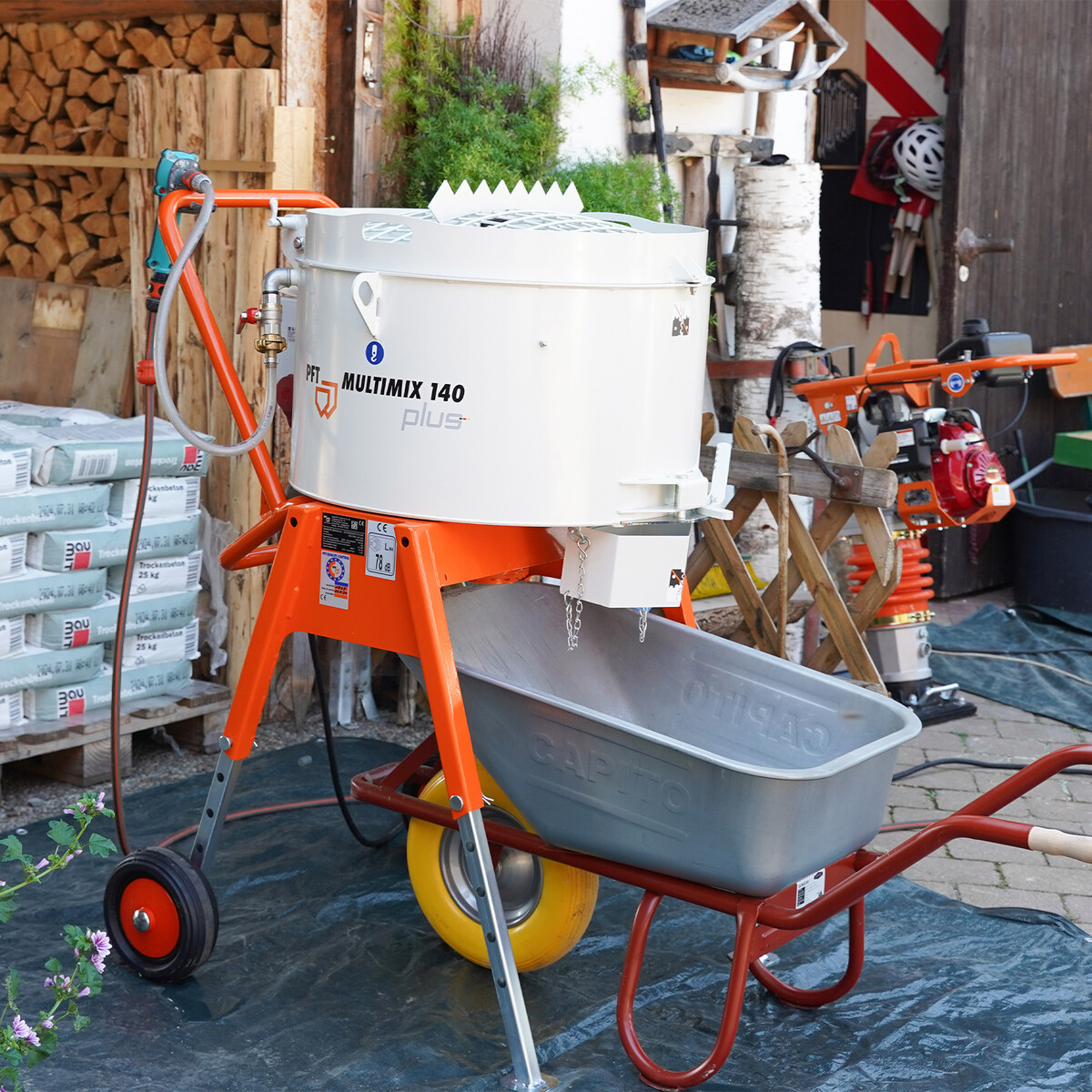

1 Bétonner avec l'outil approprié

Si tu veux bétonner une semelle filante ou une construction similaire, tu as besoin d'un outil qui te permette de mélanger des quantités de béton rapidement et avec le moins d'efforts possible. Les très petites surfaces peuvent être mélangées avec un malaxeur à main. À partir d'une quantité de béton de 1 m³, nous recommandons au moins un mélangeur à chute libre ou une bétonnière.

Sur notre chantier, nous avons mélangé 6,5 m³ de béton et utilisé pour cela le malaxeur professionnel à mélange forcé (malaxeur discontinu) PFT MULTIMIX 140 plus.

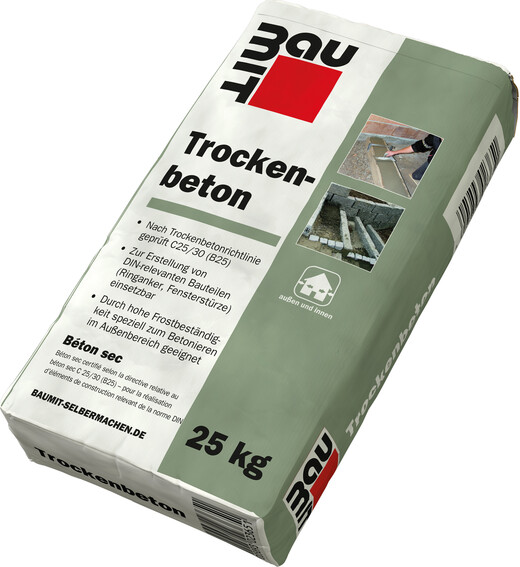

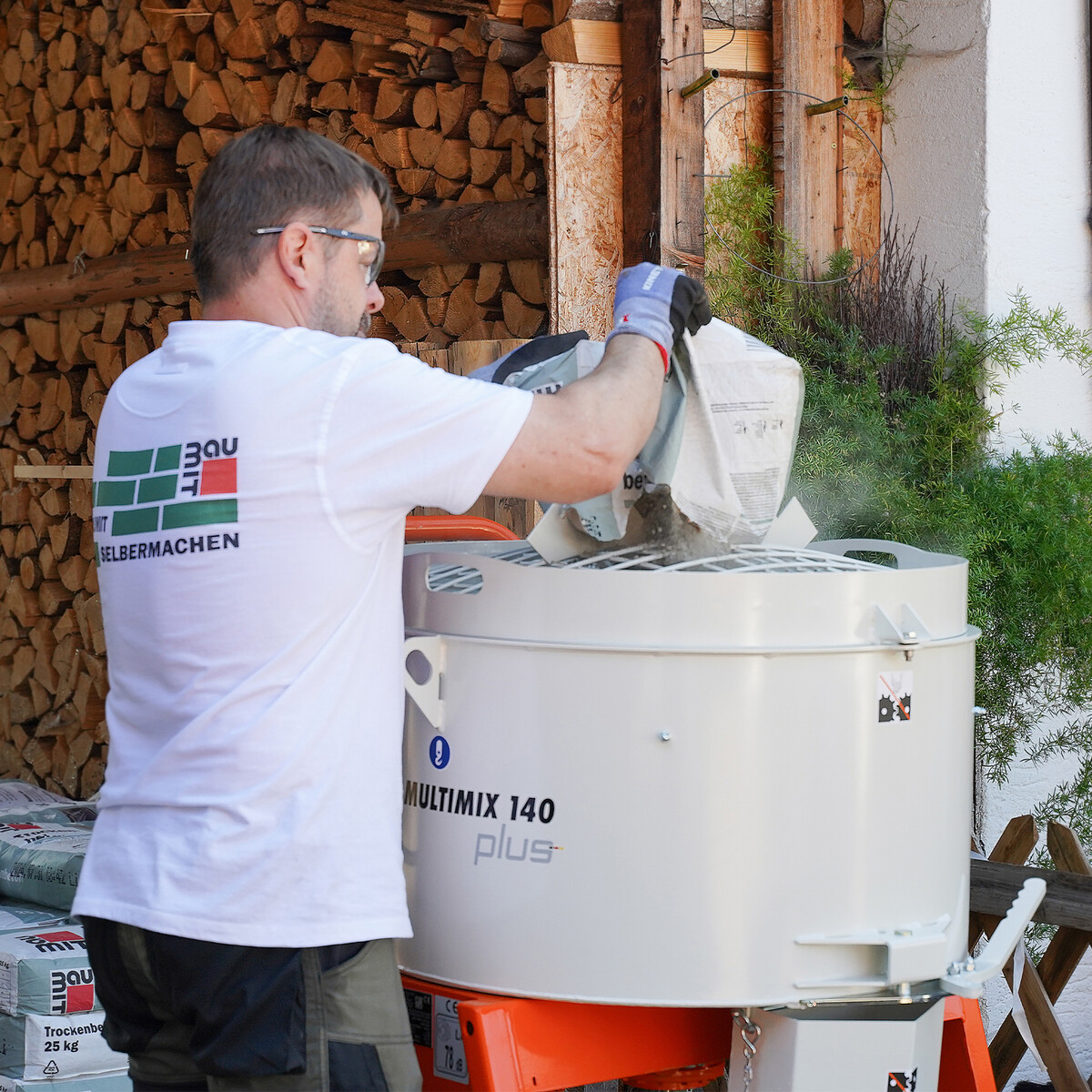

2 Remplir PFT MULTIMIX de béton sec

Avec ce malaxeur discontinu, le mortier ou le béton sec est versé par le haut dans le récipient de malaxage. Le sac se déchire lorsqu'il est posé sur la barre à dents et le mortier sec tombe dans le récipient de malaxage.

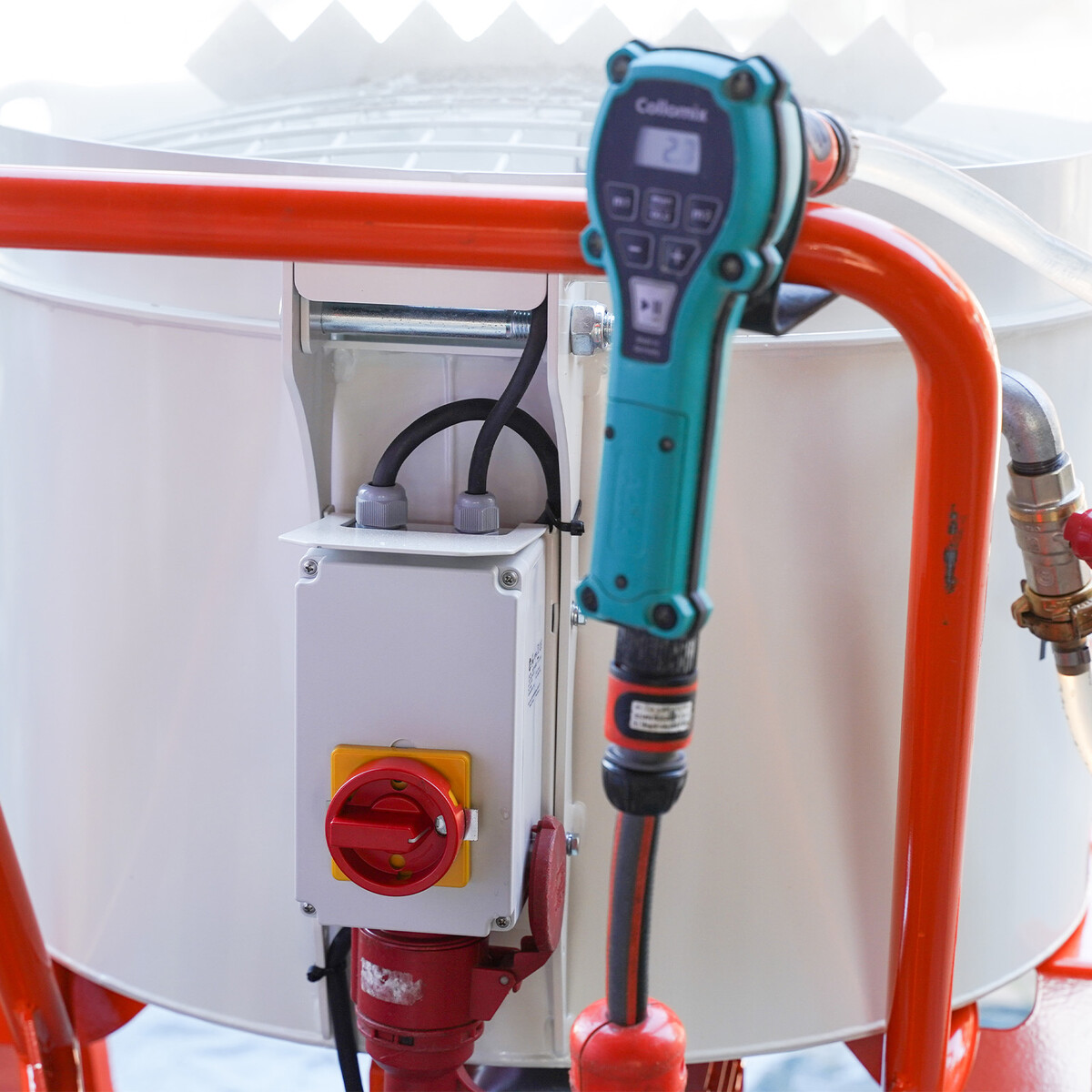

3 Doser la quantité d'eau avec précision

Au lieu de mesurer manuellement la quantité d'eau à chaque mélange avec un seau gradué, tu peux utiliser un doseur d'eau comme le Collomix AQiX. Cela permet de gagner du temps et d'obtenir des proportions de mélange précises.

Il suffit de régler la quantité d'eau prescrite sur le doseur, comme indiqué sur le sac de béton sec. Raccorde l'appareil au tuyau d'arrosage - il mesure automatiquement la bonne quantité d'eau et la délivre dans le récipient de mélange par la sortie latérale.

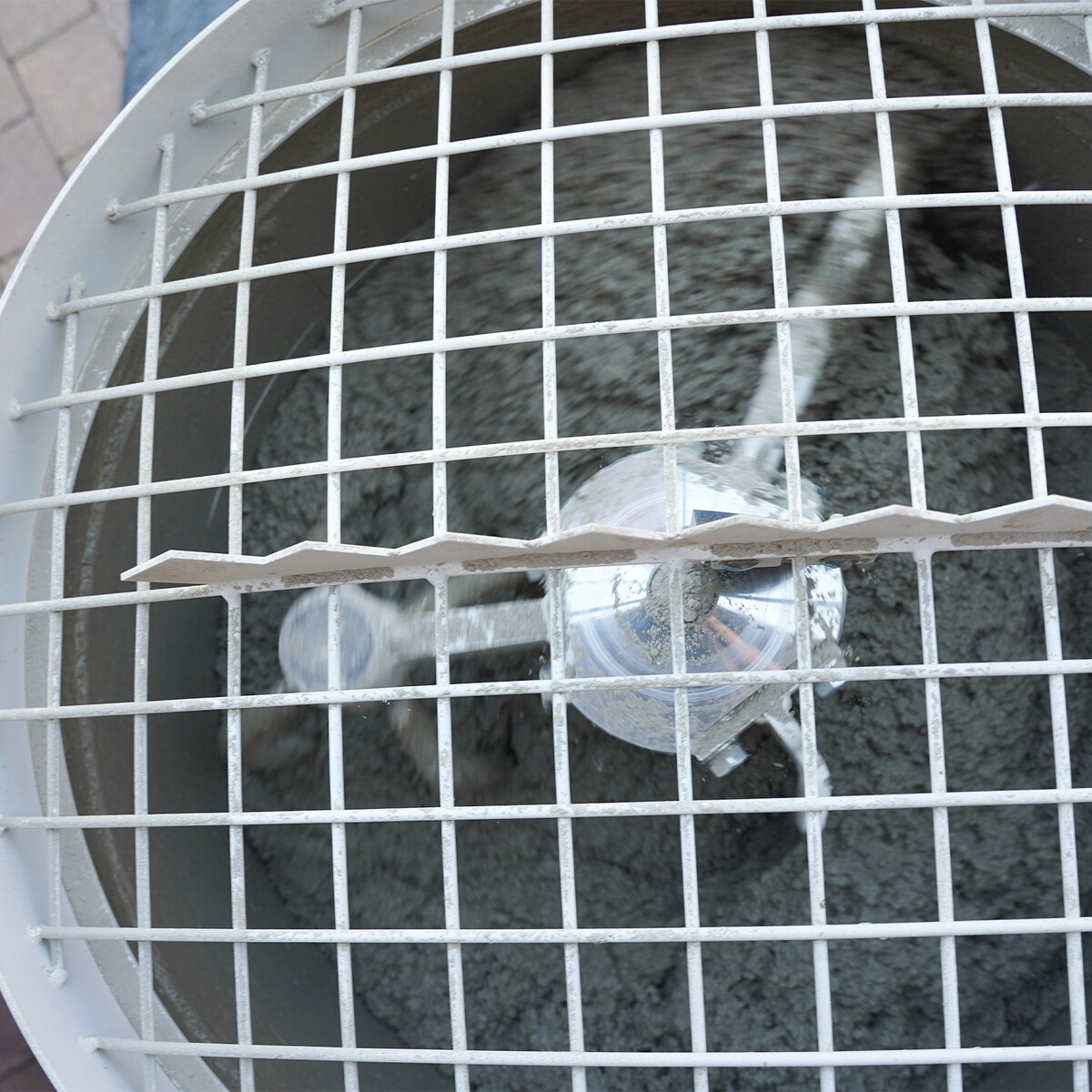

4 Mélanger le béton

La cuve du malaxeur à mélange forcé PFT MULTIMIX 140 plus a une capacité maximale de 150 litres. Les trois bras de malaxage mélangent le béton sec de manière homogène et sans grumeaux en un temps record.

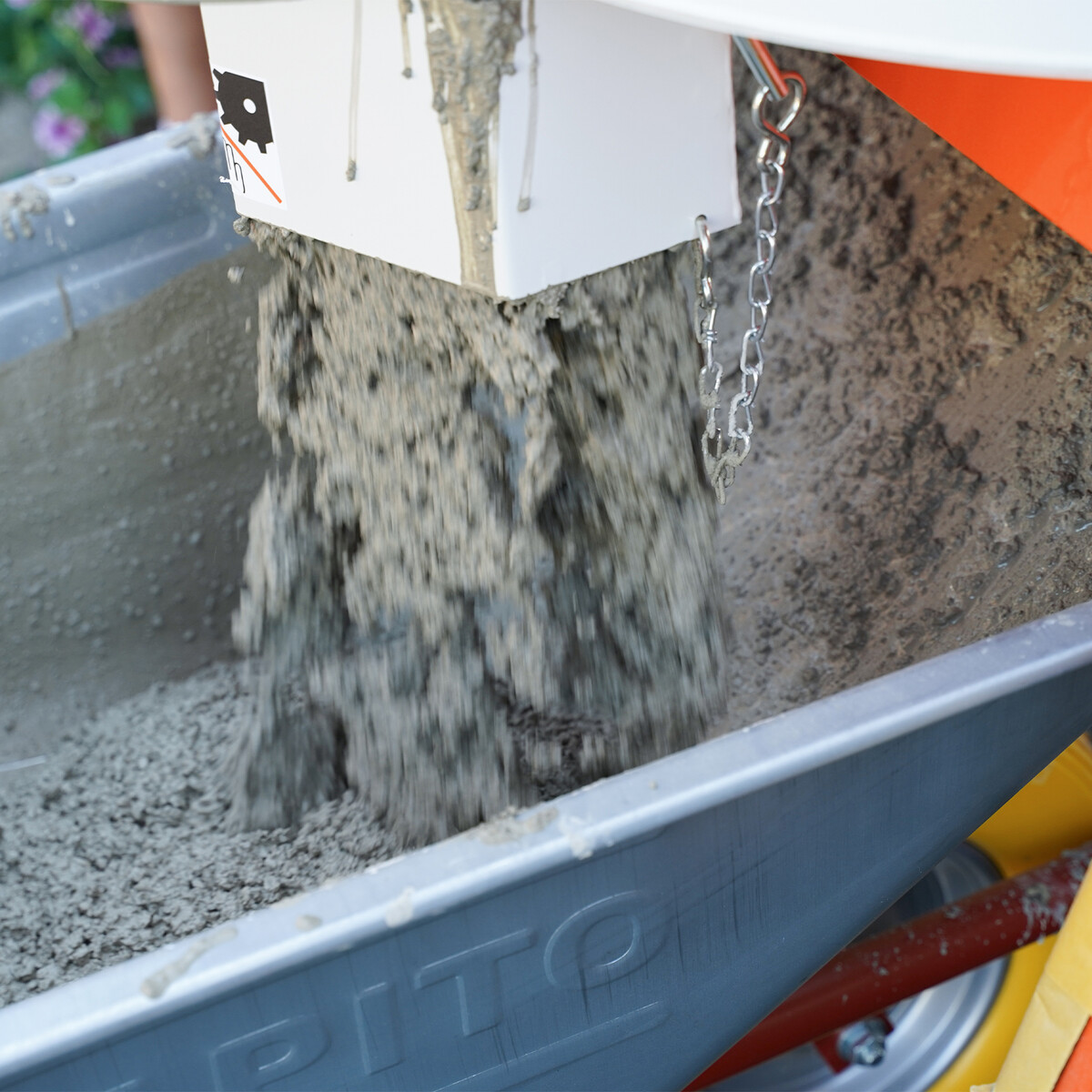

5 Prélèvement et transport faciles du mortier frais

En ouvrant la trappe avant du malaxeur discontinu PFT MULTIMIX 140 plus, le béton fraîchement mélangé s'écoule directement dans une brouette ou un autre récipient de transport. Notre brouette peut contenir deux sacs de béton sec (environ 26 litres de mortier frais). C'est pourquoi nous n'avons mélangé que cette quantité par opération de mélange.

Grâce aux pieds réglables en hauteur, tu peux régler le malaxeur PFT MULTIMIX 140 plus de manière à ce que la brouette s'adapte exactement sous le malaxeur, ce qui rend le transvasement particulièrement confortable.

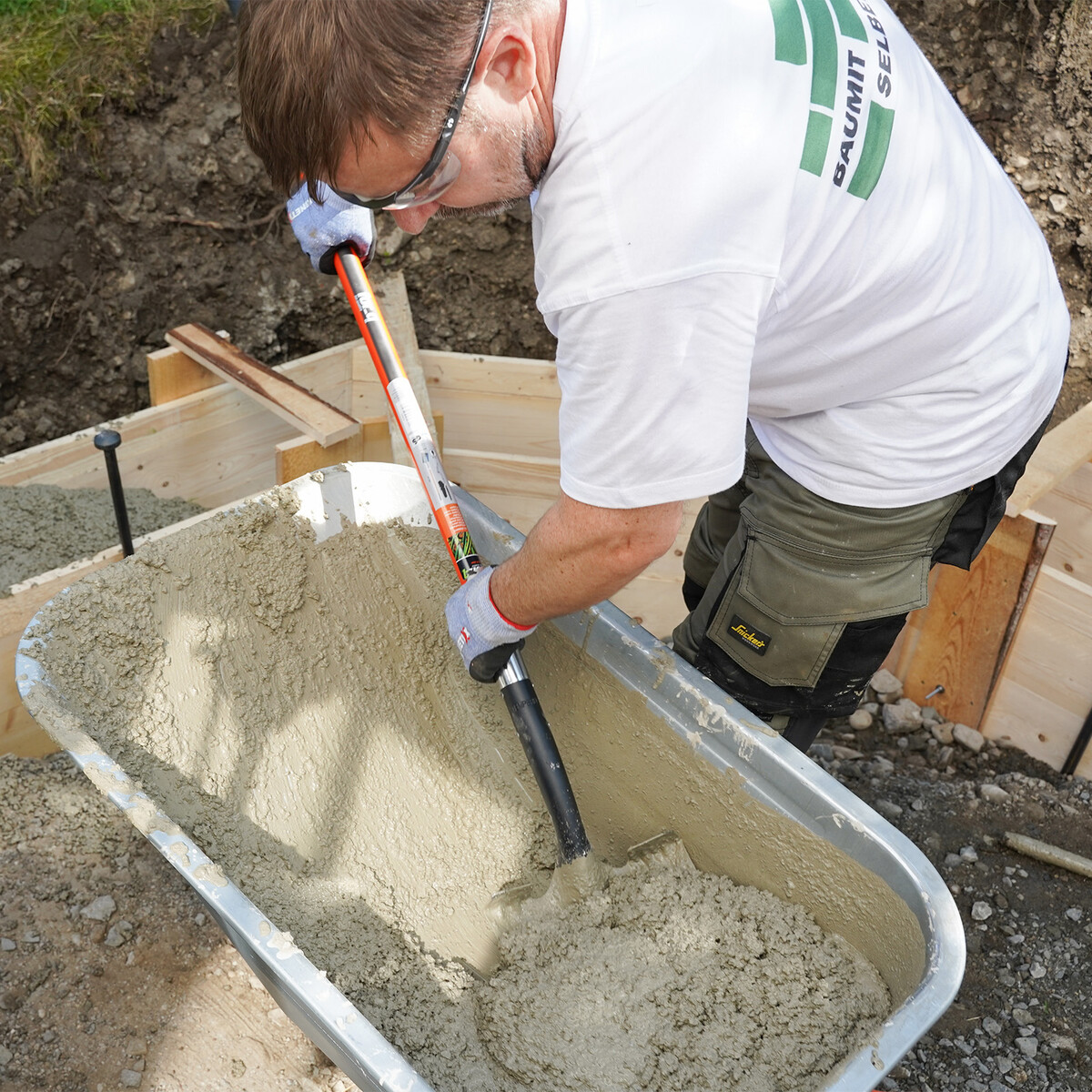

6 Mettre le béton dans le coffrage

Comme nous ne pouvions pas déverser le béton directement de la brouette dans le coffrage sur notre chantier témoin, nous l'avons mis en place à l'aide d'une pelle. Pour cela, nous avons utilisé la quantité d'eau minimale afin d'obtenir la consistance adéquate.

Avec la quantité d'eau maximale, le béton devient nettement plus fluide et s'étale plus facilement.

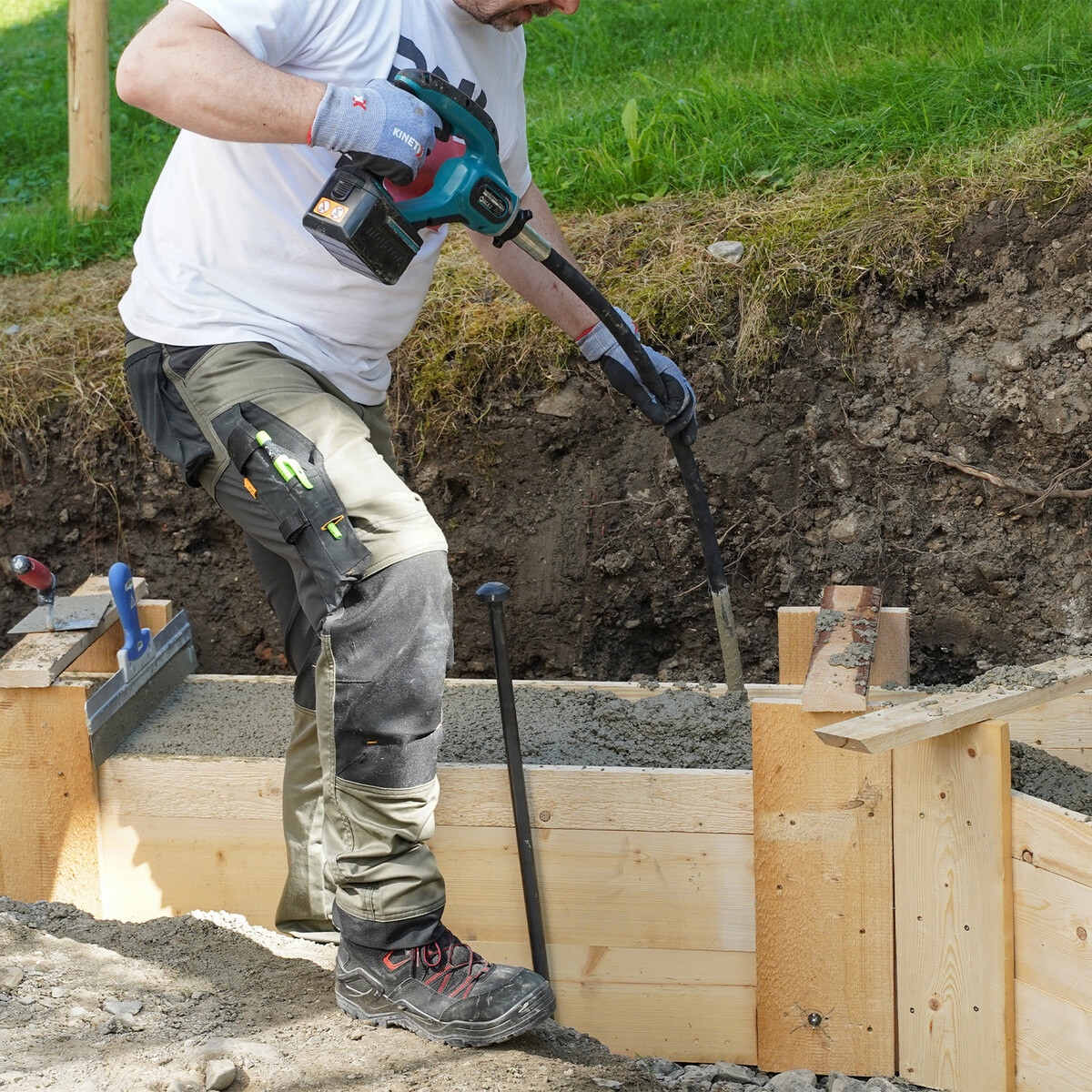

7 Compacter le béton avec la bouteille vibrante

Dès qu'il y a suffisamment de béton dans le coffrage, tu le compactes avec une bouteille vibrante ou un vibrateur interne. La forte vibration répartit uniformément le béton dans le coffrage, fait remonter les bulles d'air à la surface et compacte le matériau.

Sur notre chantier, nous avons utilisé une bouteille vibrante maniable, fonctionnant sur batterie, avec une tige de 1,2 m de long.

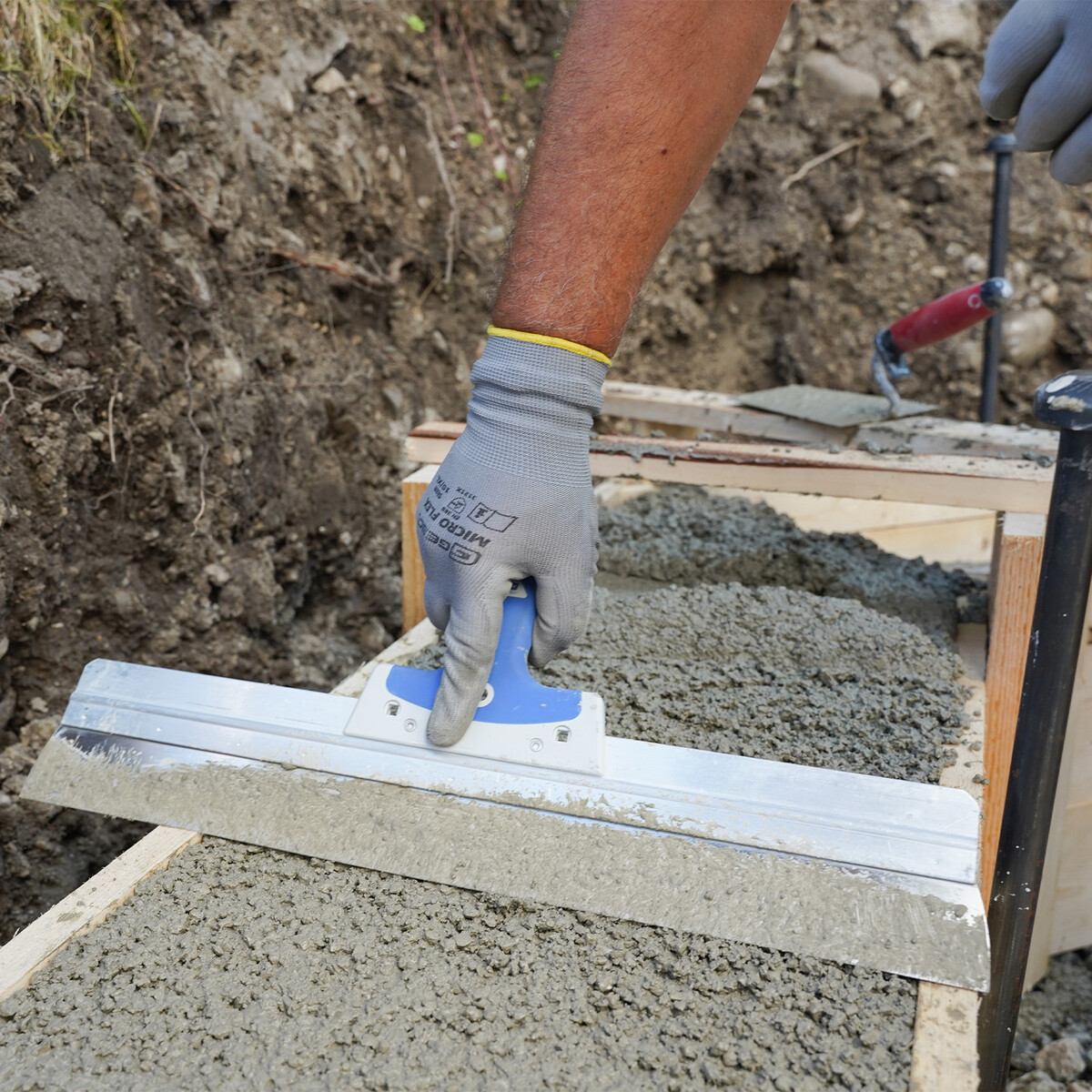

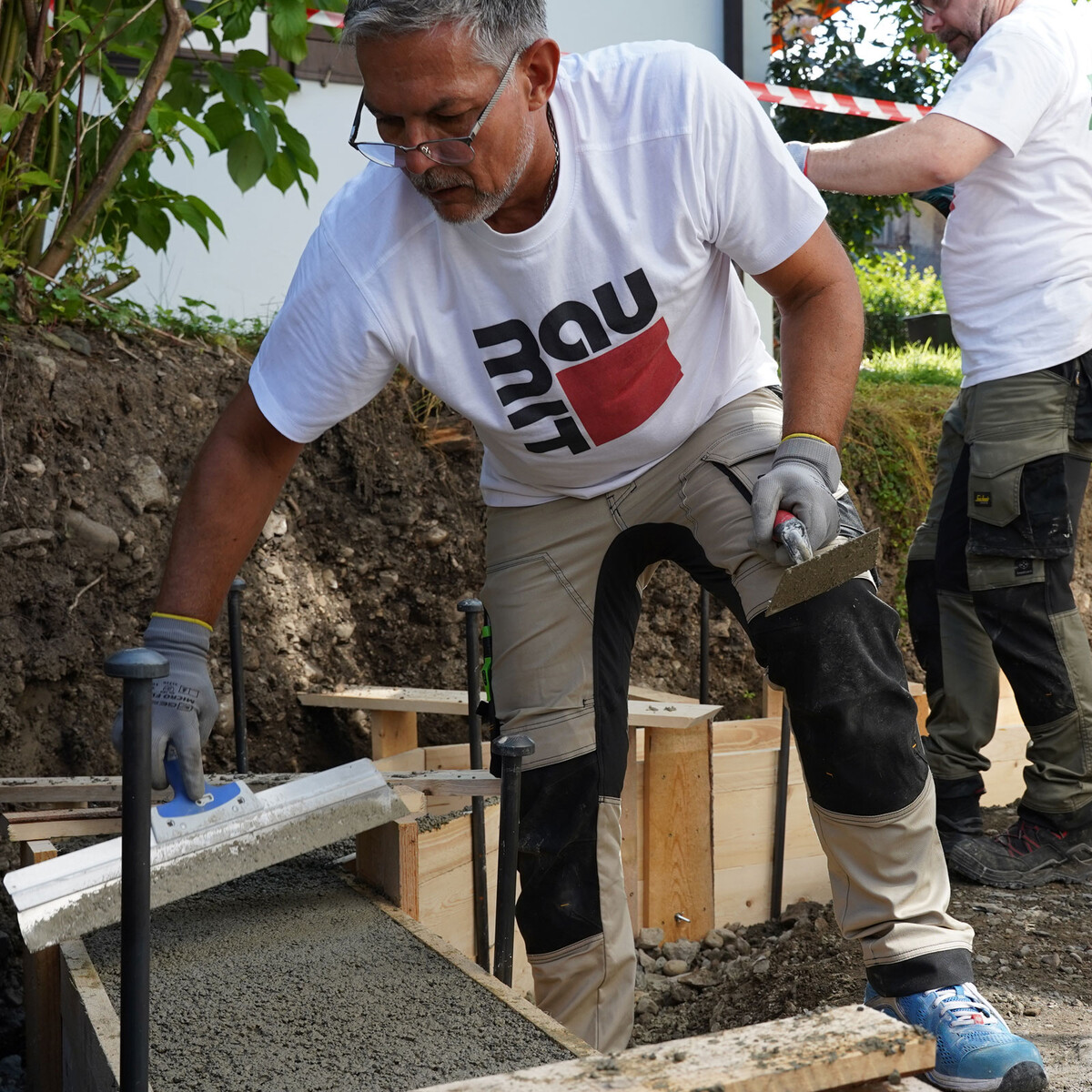

8 Niveler la fondation

Lissez la surface du béton frais à l'aide d'une règle, d'une planche en bois ou d'une spatule de surface.

Le coffrage posé avec précision et aligné horizontalement au préalable facilite énormément cette étape de travail, car tu peux utiliser les bords supérieurs des panneaux de coffrage comme arête de raclage.

9 Prévoir des joints de dilatation, éviter les fissures

En séchant, le béton se rétracte, ce qui peut entraîner des fissures sur les fondations les plus longues. Pour éviter cela, tu devrais installer un joint de dilatation tous les 6 mètres.

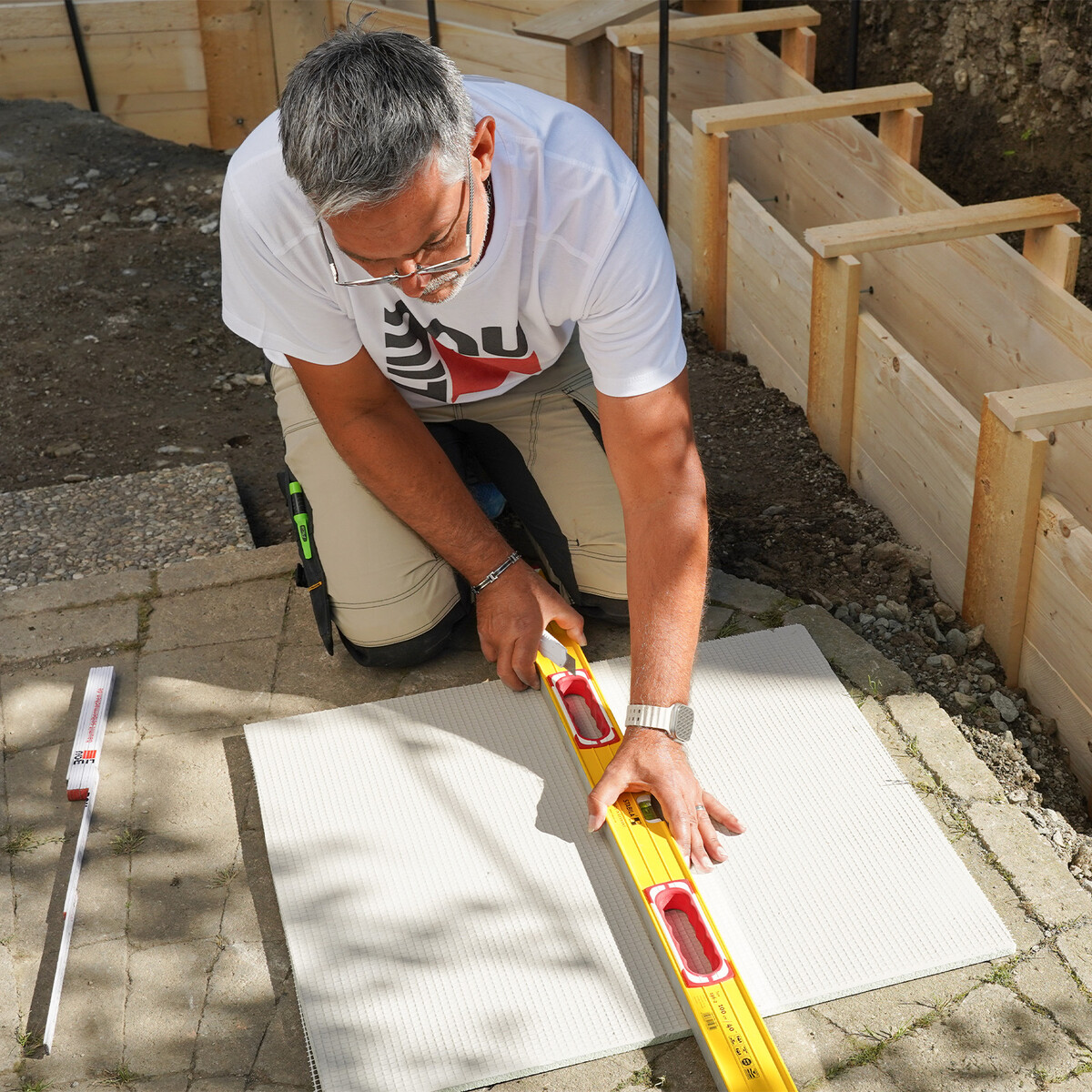

Pour ce faire, découpe une plaque Uni de 10 mm d'épaisseur un peu plus large que la largeur du coffrage afin qu'elle soit bien calée. La plaque Uni doit dépasser d'environ 5 cm le futur bord supérieur de la fondation.

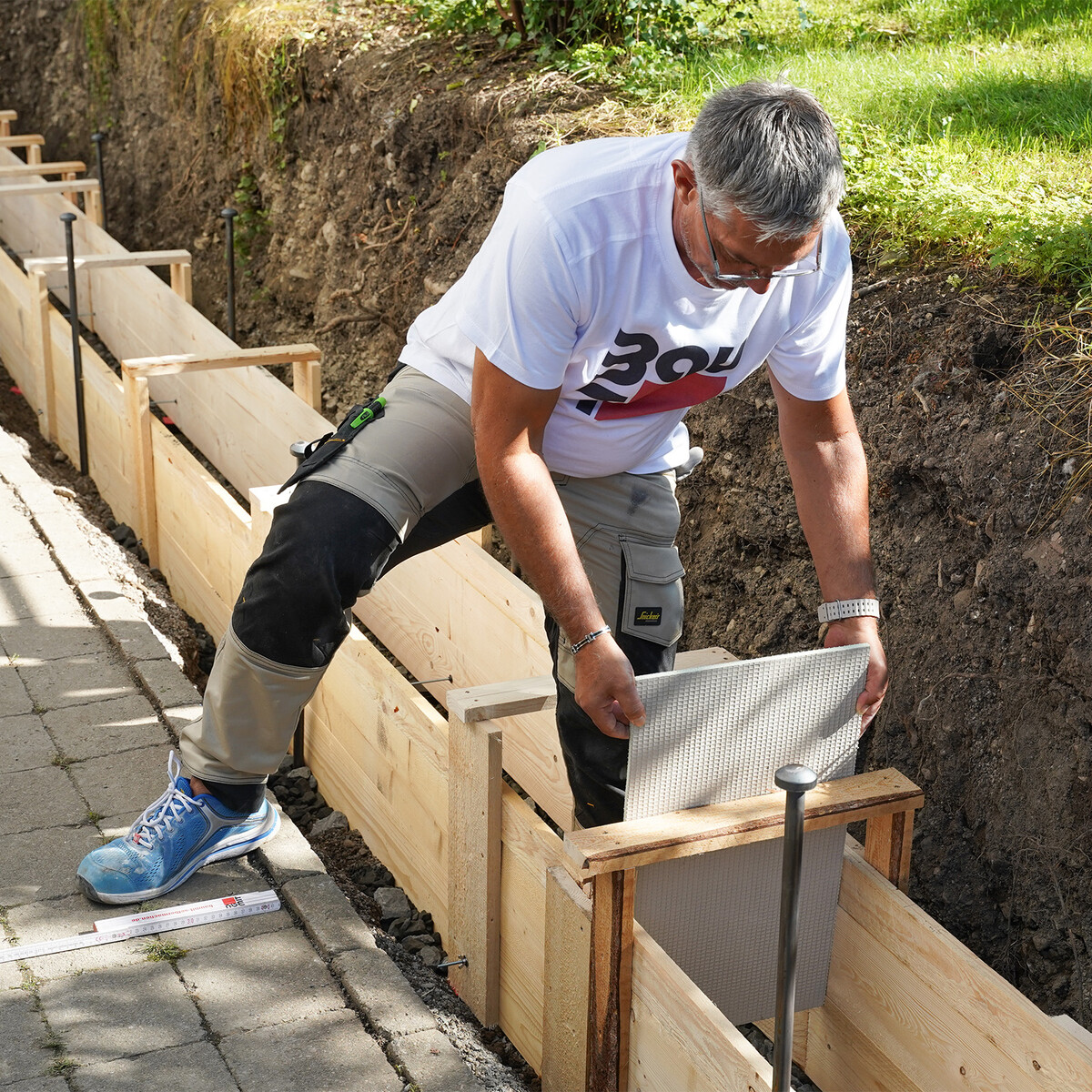

10 Insérer le joint de dilatation dans le coffrage

Introduis le panneau Uni découpé dans le coffrage. Si le coffrage est relié à la partie inférieure par des tiges filetées, tu dois mettre le panneau Uni en butée contre l'une de ces tiges.

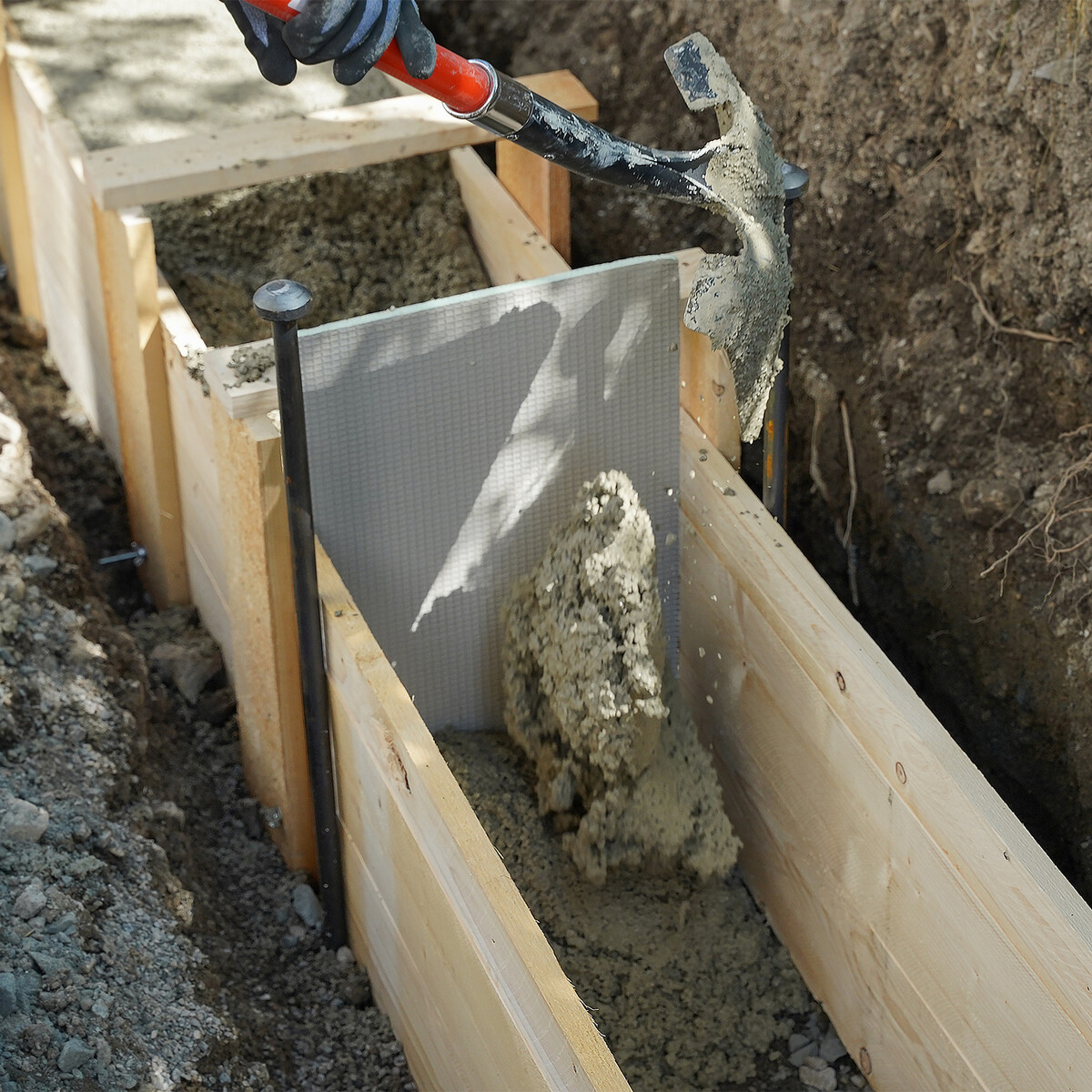

11 Bétonner le joint de dilatation

Lors du bétonnage dans la zone du joint de dilatation, tu dois verser le béton avec précaution des deux côtés afin d'éviter que la plaque Uni ne glisse.

12 Bétonner - un projet qui demande beaucoup d'énergie

Les travaux de bétonnage sont physiquement éprouvants, selon leur ampleur. Evalue tes capacités de manière réaliste et prévois suffisamment d'aides.

Dans notre projet avec environ 20 mètres linéaires de fondations (6,5 m³ de béton), cinq ouvriers ont terminé les travaux en à peine quatre heures.

13 Bétonnage - un projet qui fait transpirer

Le bétonnage peut être épuisant, surtout en été. Veille à boire suffisamment de liquide, par exemple de l'eau ou des boissons isotoniques. Si possible, assure-toi d'avoir suffisamment d'ombre.
